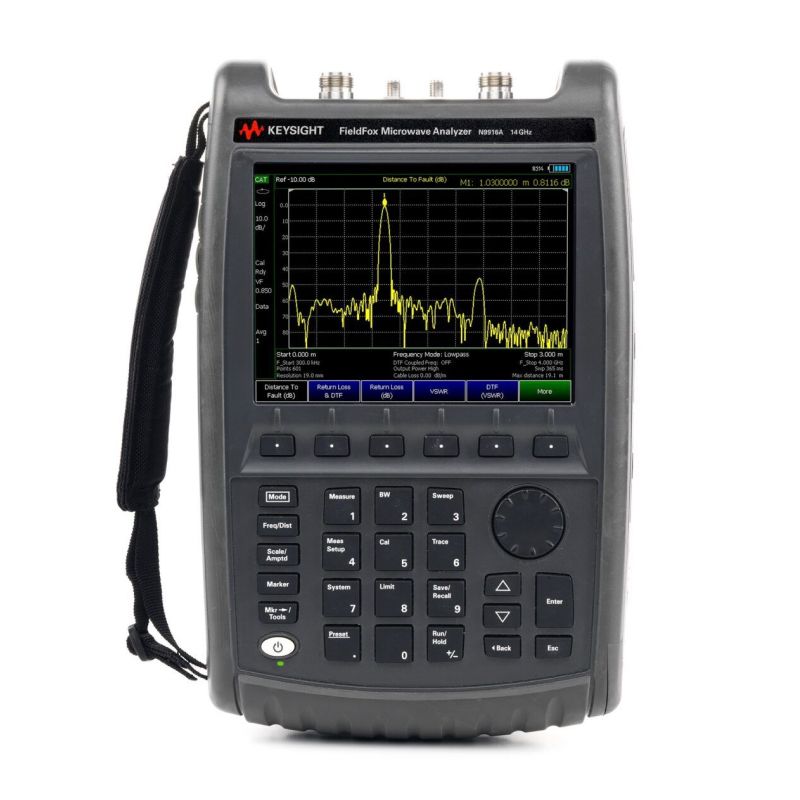

Портативный СВЧ-анализатор Keysight FieldFox N9916A представляет собой универсальное решение для проведения высокоточных измерений непосредственно в полевых условиях. Этот многофункциональный прибор объединяет в одном корпусе возможности анализатора спектра, векторного анализатора цепей, кабельного анализатора для сетей 75 Ом, измерителя мощности и даже встроенный источник постоянного напряжения для активных измерений.
Ключевым преимуществом модели является ее широкий частотный охват от 30 кГц до 14 ГГц, что позволяет работать с подавляющим большинством современного радиочастотного оборудования. Высокий динамический диапазон в 100 дБ и исключительно низкий уровень собственных шумов (-155 дБм на 1 ГГц) обеспечивают уверенное обнаружение слабых сигналов и точные измерения в условиях сильных помех. Суммарная погрешность измерений уровня сигнала не превышает ±0,5 дБ, что говорит о высокой метрологической надежности прибора, подтвержденной его регистрацией в Государственном реестре средств измерений РФ.
Два встроенных измерительных порта с разъемами типа N позволяют проводить полные векторные измерения S-параметров без необходимости использования внешних коммутаторов. Скорость измерений остается высокой — 201 точка по частоте измеряется всего за 210 миллисекунд, что критически важно для оперативной диагностики. Наличие таких функций, как анализ передачи на большое расстояние (ERTA) и встроенный приемник GPS для привязки измерений к местоположению, расширяет сферу его применения до тестирования линий связи и инфраструктурного мониторинга.

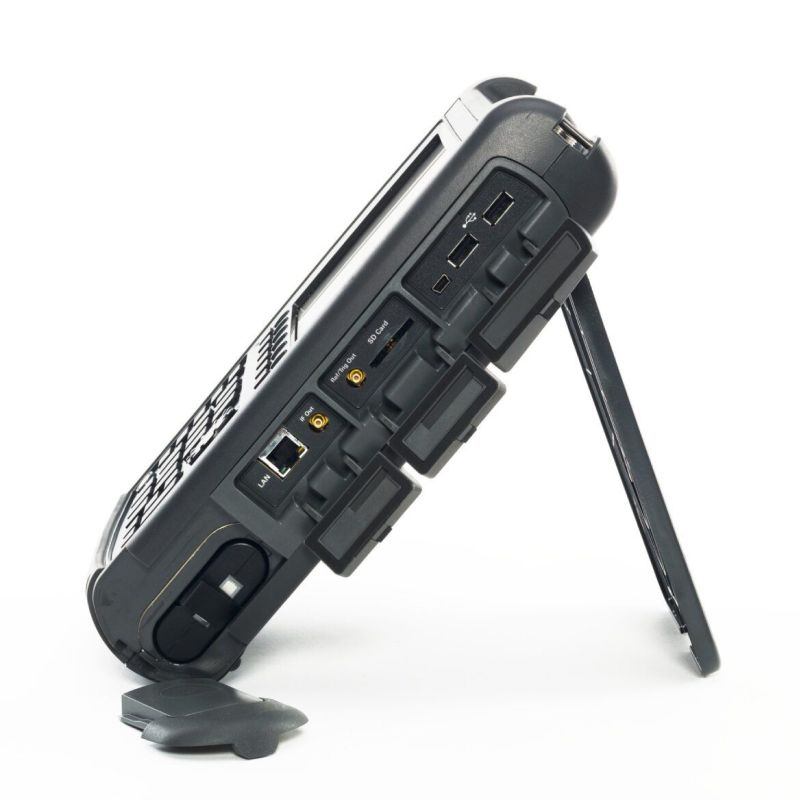

Интерфейсы USB и LAN обеспечивают простое подключение к компьютеру для управления, автоматизации измерений и передачи данных, поддерживая стандартные SCPI-команды. Благодаря своему комплексному функционалу и портативности, анализатор FieldFox N9916A является незаменимым инструментом для монтажа, технического обслуживания и устранения неисправностей в телекоммуникациях, вещании и радиолокационных системах.
Дополнительно могут быть встроены опции повышения технических характеристик:
- N991xA-010 Временная область векторного анализатора цепей
- N991xA-030 Возможность удаленного управления
- N991xA-112 QuickCal
- N991xA-208 Измерения USB-датчиком мощности в зависимости от частоты
- N991xA-209 Анализ передачи расширенного диапазона (ERTA)
- N991xA-210 Передача/отражение векторного анализатора цепей
- N991xA-211 Полные 2-портовые S-параметры векторного анализатора цепей
- N991xA-212 1-портовые смешанные S-параметры
- N991xA-215 Измерения кабеля TDR
- N991xA-233 Анализатор спектра
- N991xA-235 Предусилитель
- N991xA-236 Анализатор помех и спектрограмма
- N991xA-238 Стробирование по времени анализатора спектра
- N991xA-302 Поддержка USB-датчиков мощности
- N991xA-307 GPS-приемник
- N991xA-308 Векторный вольтметр
- N991xA-309 Источник переменного напряжения смещения постоянного тока
- N991xA-310 Встроенный измеритель мощности
- N991xA-312 Сканер каналов
- N991xA-330 Измерение пульса
- N991xA-350 Анализатор спектра в реальном времени (RTSA)
- N991xA-351 Анализатор I/Q
- N991xA-355 Аналоговая демодуляция
- N991xA-356 Измерения коэффициента шума
- N991xA-370 Измерения LTE FDD по воздуху
- N991xA-377 Измерения TF по воздуху 5G
- N991xA-352 Внутреннее и наружное картографирование
- N991xA-358 Измерения ЭМП
- N991xA-371 Измерения LTE TDD по воздуху
- N991xA-361 Измерения ЭМП
- N991xA-353 IQ-трансляция
- N991xA-V5K Начальная частота VNA 5 кГц
| Максимальная частота | 14 ГГц |
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Начальная частота анализатора спектра | 100 кГц |
| Динамический диапазон | 100 дБ |
| Выходная мощность | -1 дБм |
| Зашумленность графика | 0,004 дБ СКЗ |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Тип прибора | Комбинированный анализатор |
| Приложения |
Измерение S-параметров Измерение расстояния до неоднородности Балансировка кабелей Обратные потери Вносимые потери / Коэф. усиления Interference Analysis Power Measurements |
| Компоненты |
Кабели Антенны Усилители Фильтры Устройства кабельного ТВ, 75 Ом |
| Дополнительные возможности, связанные с АФУ/ВАЦ |
QuickCal (сокращенный вариант) Векторный вольтметр Измерение S-параметров смешанного режима Измерения параметров кабелей методом TDR |
| Дополнительные функции анализатора сигналов |
Встроенный измеритель мощности Анализ передачи на большое расстояние (ERTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний) |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Макс. динамич. диапазон по искаж. 3 порядка, 1 ГГц | 106 дБ |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Наличие измерительных приложений | Да |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Опции расширения полосы анализа | 10 МГц |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Анализ антенно-фидерных устройств Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
