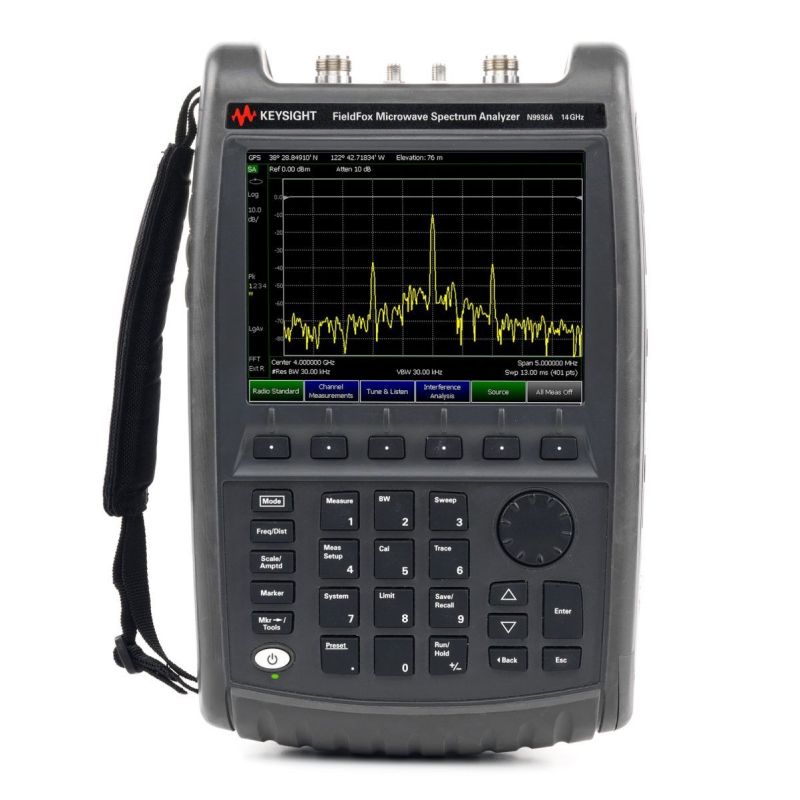

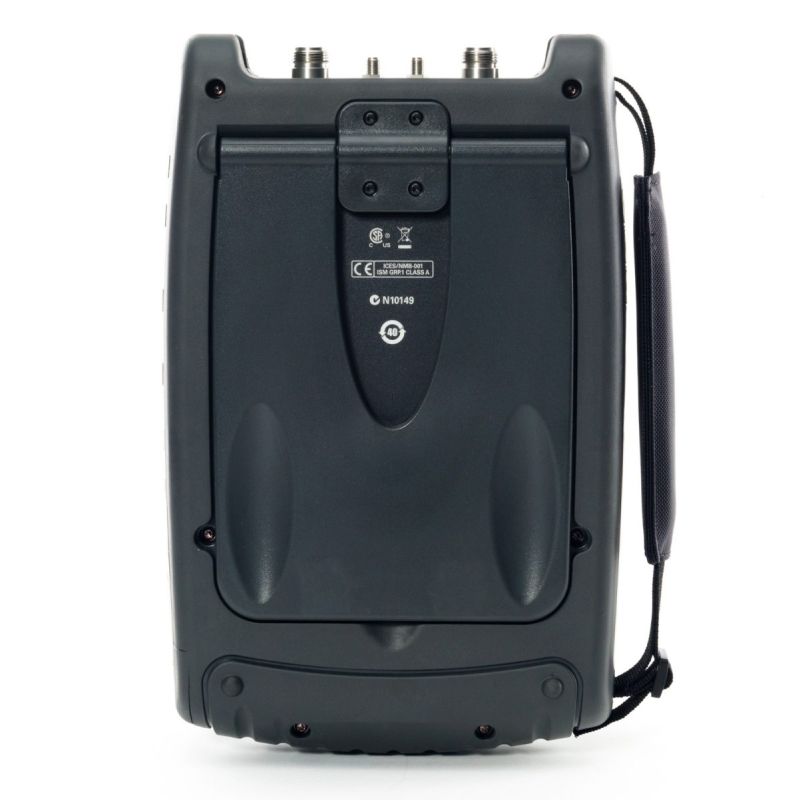

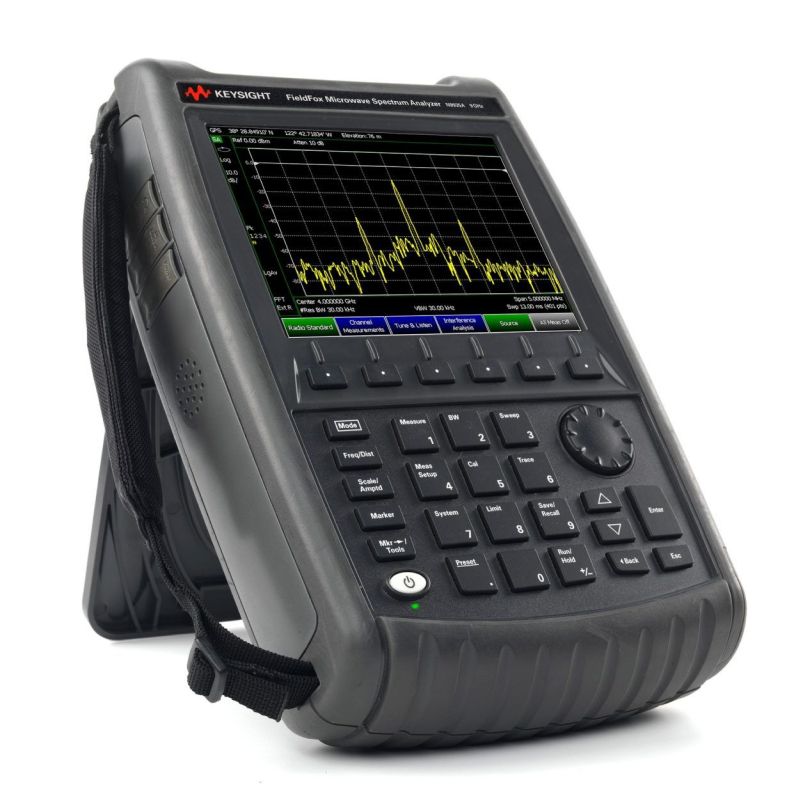

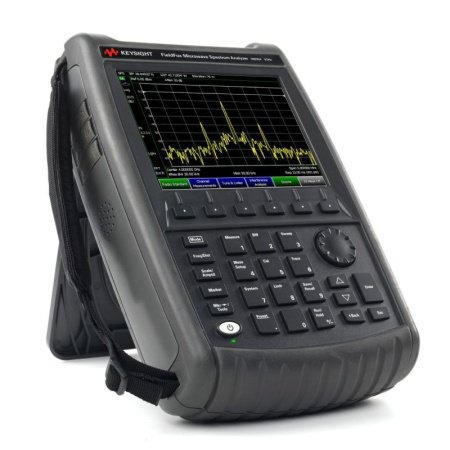

Портативный СВЧ-анализатор спектра Keysight FieldFox N9936A представляет собой высокотехнологичное решение для проведения точных измерений непосредственно в полевых условиях. Его ключевой особенностью является сочетание лабораторной точности с исключительной портативностью и надежностью, что делает его незаменимым инструментом для инженеров, работающих с системами связи, радиолокационными установками и другими сложными радиочастотными комплексами.
Анализатор охватывает широкий частотный диапазон от 30 кГц до 14 ГГц, что позволяет диагностировать как низкочастотные, так и высокочастотные сигналы. Выдающийся динамический диапазон, свободный от паразитных составляющих, превышающий 105 дБ, в сочетании с низким уровнем собственных шумов (–155 дБм на частоте 1 ГГц) обеспечивает четкое отображение слабых сигналов даже в присутствии мощных помех. Высокая линейность прибора, подтверждаемая точкой пересечения третьего порядка (TOI) на уровне +15 дБм, гарантирует достоверность измерений в нелинейных режимах.

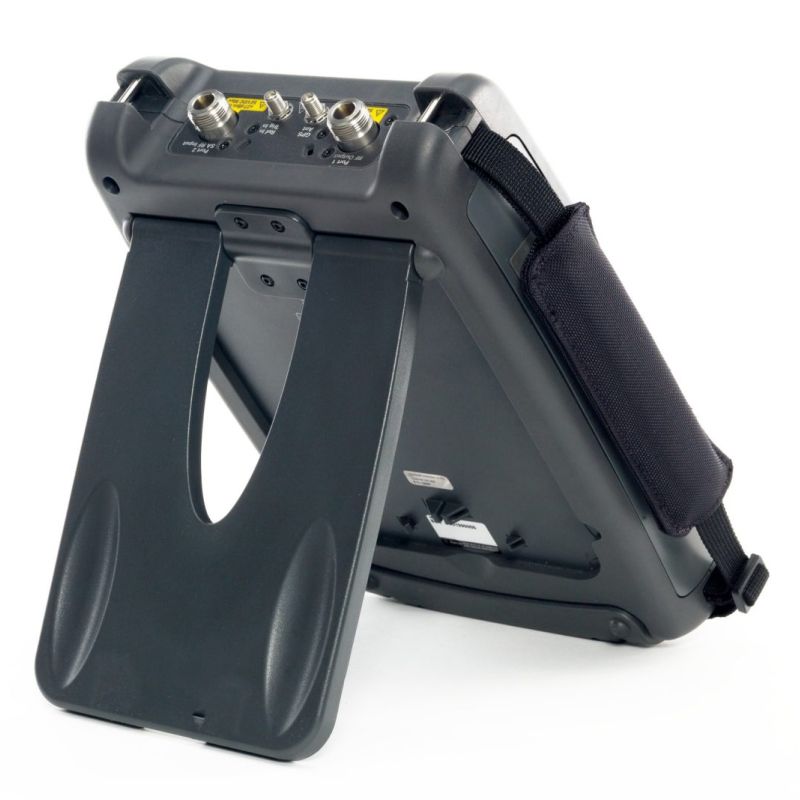

Суммарная погрешность измерения уровня сигнала не превышает ±0,5 дБ, что подчеркивает высочайшую метрологическую культуру прибора. Скорость проведения измерений является еще одним значимым преимуществом: анализ 201 точки с одной разверткой выполняется всего за 210 миллисекунд, что критически важно для оперативной диагностики. Оснащение двумя измерительными портами с разъемами типа N предоставляет дополнительные возможности для сложных тестовых сценариев. Устройство комплектуется высококонтрастным 6,5-дюймовым транфлективным дисплеем, обеспечивающим комфортную работу как в помещении, так и при ярком солнечном свете. Наличие интерфейсов USB и LAN позволяет легко интегрировать анализатор в автоматизированные измерительные комплексы и оперативно передавать данные для дальнейшей обработки.
Дополнительно могут быть встроены опции повышения технических характеристик:
- 030 Дистанционное управление
- 208 Измерение мощности относительно частоты внешним USB-преобразователем мощности
- 209 Расширенный анализ коэффициента передачи (функция ERTA)
- 220 Полнодиапазонный следящий генератор
- 235 Полнодиапазонный предусилитель
- 236 Анализатор интерференции и спектрограмм
- 238 Стробированная временная развертка
- 302 Поддержка внешних USB-преобразователей мощности
- 307 GPS-приемник
- 309 Перестраиваемый DC источник напряжения
- 310 Встроенный измеритель мощности
- 320 Измерение коэффициента отражений. Опция 320 требует наличия опции 220 во всех моделях. Кроме того, в модели N9938A, опция 320 также требует наличия опции 100.
- 330 Импульсные измерения
| Максимальная частота | 14 ГГц |
| Начальная частота (анализатор АФУ / ВАЦ) | 30 кГц |
| Динамический диапазон | 103 дБ |
| Выходная мощность | -2 дБм |
| Количество встроенных портов | 2 порта |
| Максимальная скорость (201 точка, 1 развертка) | 210 мс |
| Пределы допускаемой относительной погрешности частоты опорного генератора, Гц | ±1,7·10-6 |
| Тип прибора | Анализатор спектра |
| Приложения |
Interference Analysis Power Measurements |
| Компоненты |
Кабели Антенны Усилители |
| Встроенный измеритель мощности | Анализ передачи на большое расстояние (ERTA) |
| Системные возможности |
Встроенный источник постоянного напряжения Приемник GPS (встроенный или внешний) |
| Измерение мощности с помощью USB-измерителя |
Непрерывная генерация сигналов/режим свипирования Сдвиг частоты Анализ ВЧ-импульсов датчиком пиковой мощности |
| Диапазон ослабления аттенюатора (стандарт. компл.) | 30 дБ |
| Шаг ослабления аттенюатора (стандарт. компл.) | 5 дБ |
| Средний уровень собственных шумов (1 ГГц) | -155 дБм |
| Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц | -113 дБн/Гц |
| Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц | -111 дБн/Гц |
| Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц | +15 дБм |
| Наличие измерительных приложений | Да |
| Суммарная погрешность уровня сигнала / измерения | ±0,5 дБ |
| Приложения общего назначения |
AM/FM - настройка на сигнал и режим прослушивания Измерение напряженности поля Обеспечение совместимости по кодам SCPI Измерение спектрограммы Тестирование по методу «воздействие-отклик» |
