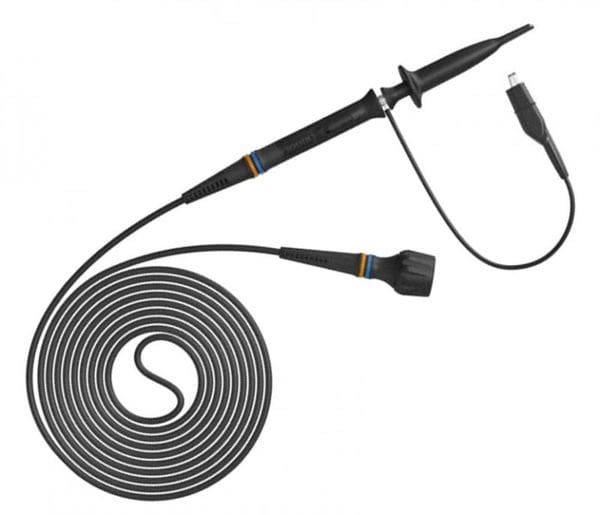

Пассивный пробник Rigol PVP2350

Пассивный пробник Rigol PVP2350 предназначен для применения с цифровыми и аналоговыми осциллографами, когда требуется надежное и точное измерение электрических сигналов в широком диапазоне частот. Он относится к категории универсальных средств измерительной техники и сочетает в себе удобство эксплуатации, высокую полосу пропускания и стабильные электрические параметры. Благодаря своей конструкции пробник подходит как для работы в лабораторных условиях, так и для использования в учебных аудиториях или на производстве.

Одной из ключевых особенностей устройства является возможность переключения коэффициента ослабления. Пробник поддерживает режимы 10х и 1х, что позволяет пользователю подбирать оптимальные параметры под конкретные задачи. В режиме 10х обеспечивается полоса пропускания до 350 МГц и минимальное время нарастания фронта сигнала порядка 1 нс, что делает возможным исследование быстрых импульсных процессов и сигналов высокой частоты. При работе в режиме 1х частотный диапазон ограничен 35 МГц, а время нарастания составляет 10 нс, зато нагрузка на исследуемую цепь меньше и измерения становятся более наглядными при анализе низкочастотных процессов.

Входной импеданс в режиме 10х составляет 10 МОм с параллельной емкостью 10 пФ, что соответствует стандартным значениям для подобных устройств и обеспечивает минимальное влияние на измеряемую схему. В режиме 1х сопротивление снижается до 1 МОм, а входная емкость возрастает до 50 пФ. Такой набор параметров дает гибкость в выборе режима измерения в зависимости от особенностей исследуемой цепи.

Для точной работы предусмотрена компенсация по входной емкости в диапазоне от 10 до 25 пФ. Это позволяет согласовать пробник с конкретным осциллографом и избежать искажений сигнала. Максимальное допустимое входное напряжение зависит от выбранного режима: при ослаблении 10х пробник выдерживает до 300 Вскз категории CAT II, а при 1х – до 150 Вскз. Эти показатели обеспечивают безопасное применение при работе с большинством электронных устройств.

Пробник рассчитан на эксплуатацию в условиях температуры от 0 до 50 градусов Цельсия при относительной влажности до 80%, что делает его универсальным для повседневного использования. Длина кабеля составляет 120 сантиметров, что является удобным компромиссом между мобильностью и минимальными потерями сигнала.

Таким образом, Rigol PVP2350 можно рассматривать как качественный и удобный инструмент для инженеров, студентов и исследователей. Он обеспечивает широкий диапазон рабочих частот, надежную электрическую прочность и простоту настройки, что делает его практичным выбором для решения разнообразных задач измерительной электроники.
