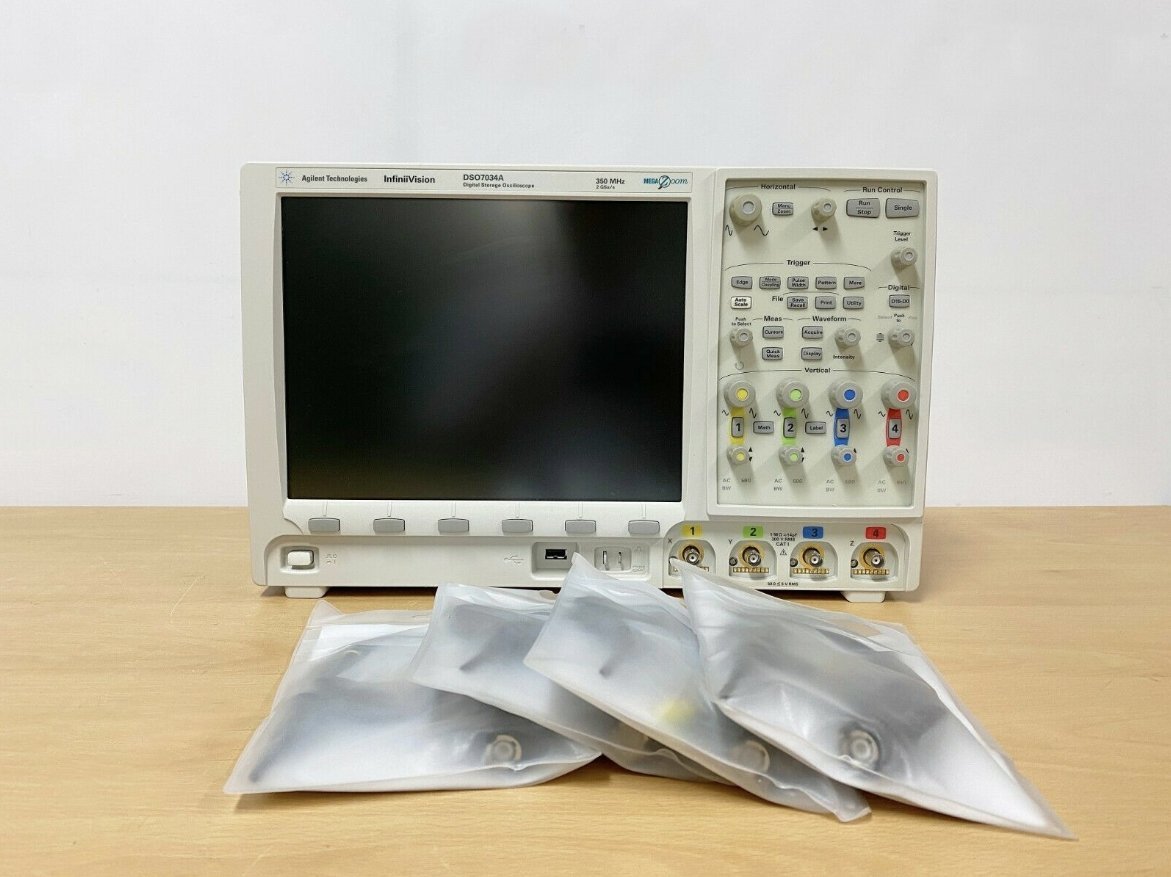

Цифровой осциллограф Agilent InfiniiVision DSO7034A представляет собой мощный инструмент для проведения высокоточных измерений в области электроники. Благодаря четырем каналам и полосе пропускания в 350 МГц, прибор способен анализировать сложные сигналы с высокой точностью. Частота дискретизации составляет 2 Гвыб/с, что позволяет фиксировать даже самые быстрые переходные процессы, делая осциллограф надежным инструментом для тестирования современных высокочастотных электронных устройств.
Оснащенный технологией MegaZoom III, прибор обеспечивает стандартную глубокую память объемом 8 Мбит, что позволяет анализировать длительные временные последовательности без потери деталей. Это особенно важно при исследовании редких аномалий или сложных сигналов, которые требуют детального изучения. Разрешение в 8 бит гарантирует точное представление амплитудных характеристик сигнала, что делает устройство идеальным выбором для анализа аналоговых и цифровых схем.
Ключевым преимуществом DSO7034A является его 12,1-дюймовый XGA-дисплей, который обеспечивает четкую и детализированную визуализацию сигналов. Большая диагональ экрана позволяет комфортно работать с множеством каналов одновременно, а интуитивно понятный интерфейс делает управление удобным. Поддержка USB и LAN-интерфейсов обеспечивает гибкость в передаче данных, позволяя легко интегрировать осциллограф в лабораторные и промышленные сети. Выход на дисплей XGA и совместимость с LXI Class C делают устройство удобным для работы в комплексных измерительных системах.
Этот осциллограф подходит как для исследовательских лабораторий, так и для производственных предприятий, где требуется точная диагностика электронных устройств. Высокая производительность, удобный интерфейс и передовые технологии делают Agilent InfiniiVision DSO7034A незаменимым инструментом для инженеров и разработчиков.
|
Внесен в ГосРеестр
|
Да |
|
Тип
|
Цифровой |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
38427-08 |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
12,1" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейсы
|
USB, LAN, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
1 |
| Число каналов | 4 |
| Осциллографические каналы | |
| Полоса пропускания | 500 МГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ? 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ? 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 1 нс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ?X, 1/?X), по вертикали (Y, ?Y) |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна на 11 языках, в том числе и русском. |
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
| Масса без упаковки | 5,9 кг |
