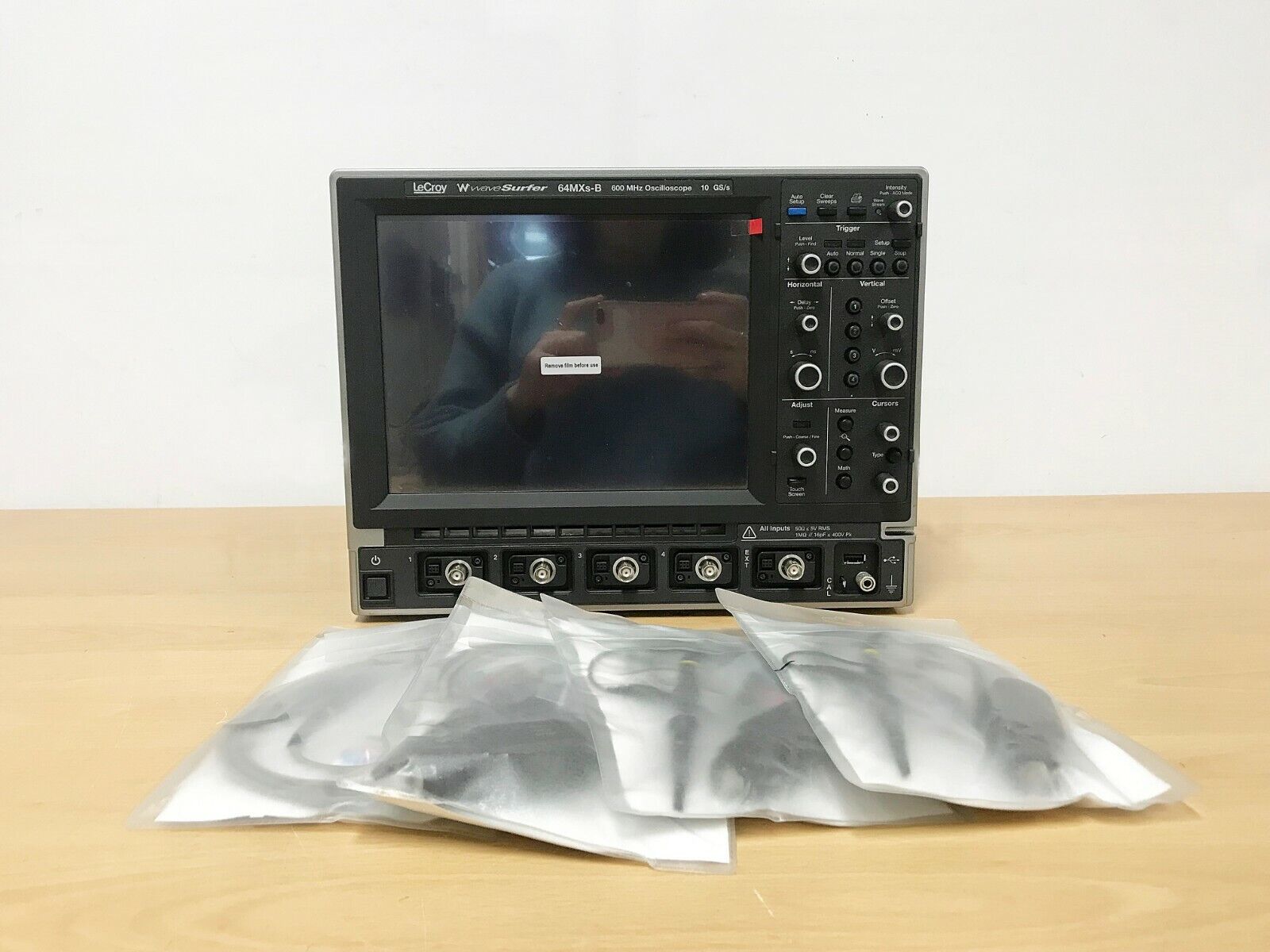

Цифровой осциллограф Teledyne LeCroy WS 64MXs-B (демонстрационный)

Цифровой осциллограф Teledyne LeCroy WS 64MXs-B представляет собой высокотехнологичный измерительный прибор, предназначенный для анализа аналоговых и цифровых сигналов в лабораторных, промышленных и исследовательских условиях. Зарегистрированный в Государственном реестре средств измерений под номером 49278-12, этот осциллограф соответствует высоким стандартам точности и надежности. Устройство отличается продуманной конструкцией и широкими функциональными возможностями, что делает его незаменимым инструментом как для опытных инженеров, так и для студентов технических специальностей.

Прибор оборудован четырьмя независимыми каналами, что позволяет одновременно отслеживать несколько сигналов, обеспечивая комплексную оценку сложных электронных схем. Такое количество каналов особенно ценно при тестировании многокомпонентных систем, где требуется синхронизация и сравнение нескольких сигналов в реальном времени. Полоса пропускания осциллографа составляет от 0 до 600 МГц, что делает его подходящим для работы с высокочастотными сигналами в телекоммуникационной и радиоэлектронной аппаратуре.

Время нарастания сигнала у данного устройства — всего 525 пс, что гарантирует высокую детализацию фронтов импульсов и минимальные искажения при измерении быстропеременных процессов. Погрешность установки коэффициента отклонения не превышает ±1.5%, что свидетельствует о стабильности и точности измерений даже при длительной эксплуатации. Входной импеданс может быть установлен либо на уровне 1 МОм / 16 пФ для стандартного подключения, либо в режиме 50 Ом, что особенно важно при работе с высокочастотными источниками.

Вертикальное разрешение составляет 8 бит, однако при использовании специального режима увеличения разрешения (ERES) оно возрастает до 11 бит, позволяя получать более тонкие детали формы сигнала. Частота дискретизации достигает 5 ГГц на каждый канал, а при объединении двух каналов — до 10 ГГц, что обеспечивает высокое временнóе разрешение и достоверность восстановления формы сигнала. Это особенно важно при анализе коротких импульсов и высокоскоростных цифровых последовательностей.

Для подключения периферийных устройств и передачи данных осциллограф оснащен широким набором интерфейсов: Ethernet (10/100BaseT), USB (пять портов), последовательным интерфейсом RS-232, выходом SVGA для подключения внешнего монитора. Также доступен опциональный GPIB-интерфейс, который позволяет интегрировать прибор в автоматизированные системы тестирования и управления. Благодаря такому разнообразию коммуникационных возможностей, осциллограф легко встраивается в современные лабораторные и производственные комплексы.
