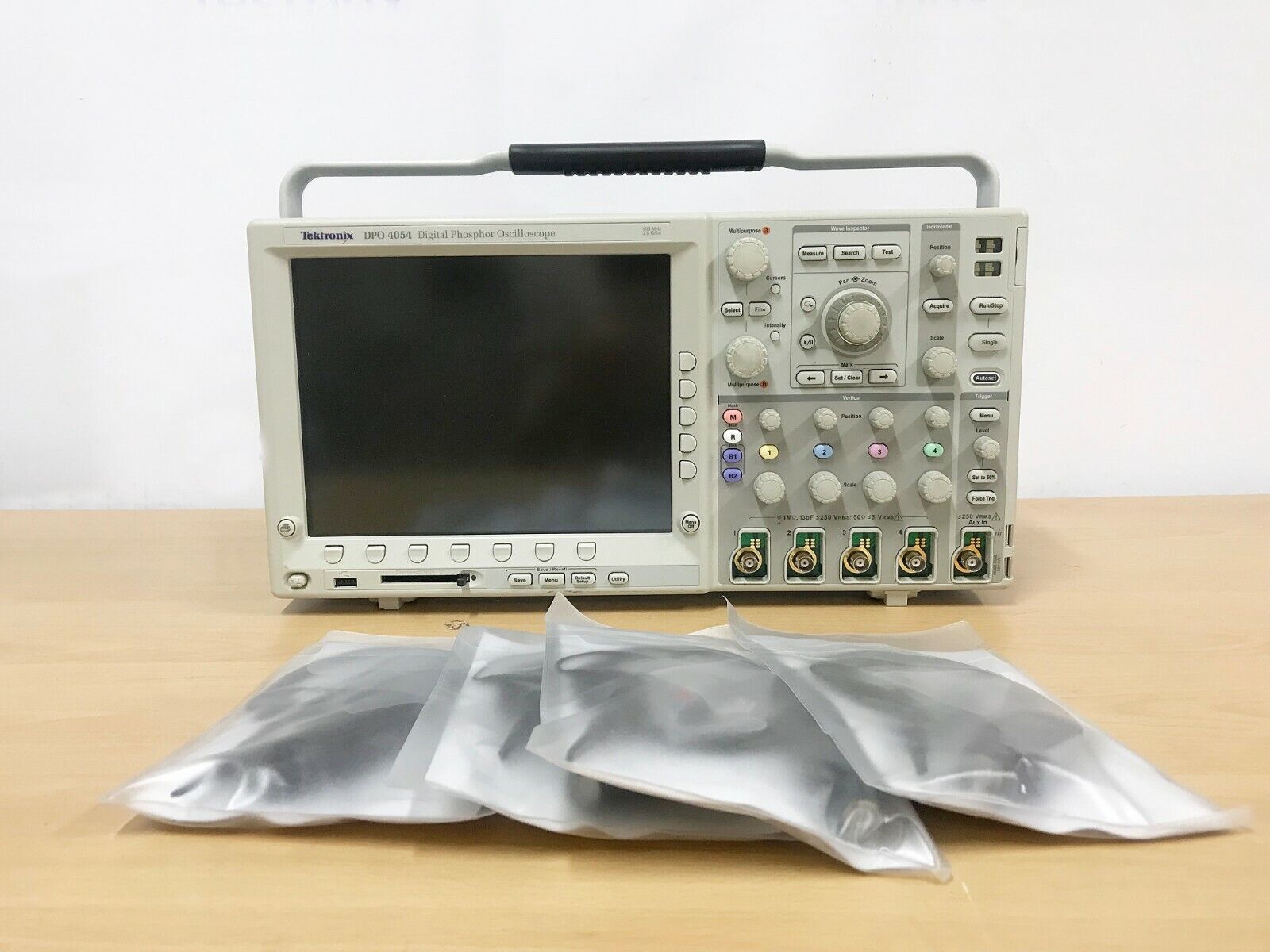

Цифровой осциллограф Tektronix DPO4054 (демонстрационный)

Цифровой осциллограф Tektronix DPO4054, внесённый в Государственный реестр средств измерений под номером 32619-06, представляет собой высокотехнологичный инструмент для анализа электрических сигналов, сочетающий широкие функциональные возможности с высокой точностью. Устройство оснащено четырьмя независимыми каналами, что позволяет одновременно исследовать несколько параметров сложных электронных систем, обеспечивая комплексную диагностику даже в самых требовательных сценариях. Его полоса пропускания достигает 500 МГц, что делает возможным изучение высокочастотных процессов в современных цифровых и аналоговых схемах. При этом частота дискретизации до 5 Гвыб/с на каждом канале гарантирует детализацию временных характеристик сигналов, а глубина памяти объёмом 10 миллионов выборок обеспечивает длительный захват осциллограмм без потери разрешения.

Особое внимание заслуживает производительность прибора: способность обрабатывать более 35 000 осциллограмм в секунду значительно ускоряет выявление редких или случайных аномалий, что критично при отладке сложных устройств. Для удобства пользователя предусмотрен 10,4-дюймовый цветной XGA-дисплей, который демонстрирует сигналы с высокой контрастностью и чёткостью, облегчая анализ даже в условиях интенсивного светового окружения. Входное сопротивление прибора составляет 1 МОм или 50 Ом с точностью ±1%, что обеспечивает гибкость в подключении к различным источникам сигналов, включая высокочастотные цепи и коаксиальные линии.

Разрешение по вертикали в стандартном режиме — 8 бит, однако технология высокого разрешения (HiRes) позволяет увеличить его до 11 бит, повышая точность измерения малых амплитудных изменений. Для дополнительной фильтрации шума предусмотрен аппаратный ограничитель полосы пропускания на уровне 250 МГц, который может быть активирован в случае необходимости. Такие параметры делают DPO4054 универсальным решением для специалистов в области электроники, телекоммуникаций, энергетики и научных исследований, где важны надёжность, скорость и точность измерений. Этот осциллограф сочетает в себе передовые технические характеристики и интуитивно понятный интерфейс, обеспечивая эффективную работу в самых сложных условиях.
